1、施工現場的平面布置與劃分

　　施工現場的平面布置圖是施工組織設計的重要組成部分，必須科學合理的規劃，繪制出施工現場平面布置圖，在施工實施階段按照施工總平面圖要求，設置道路、組織排水、搭建臨時設施、堆放物料和設置機械設備等。

　　1.1、施工總平面圖編制的依據

　　（1）工程所在地區的原始資料，包括建設、勘察、設計單位提供的資料；

　�。�2）原有和擬建建筑工程的位置和尺寸；

　�。�3）施工方案、施工進度和資源需要計劃；

　�。�4）全部施工設施建造方案；

　�。�5）建設單位可提供房屋和其他設施。

　　1.2、施工平面布置原則

　�。�1）滿足施工要求，場內道路暢通，運輸方便，各種材料能按計劃分期分批進場，充分利用場地；

　　（2）材料盡量靠近使用地點，減少二次搬運；

　�。�3）現場布置緊湊，減少施工用地；

　　（4）在保證施工順利進行的條件下，盡可能減少臨時設施搭設，盡可能利用施工現場附近的原有建筑物作為施工臨時設施；

　�。�5）臨時設施的布置，應便于工人生產和生活，辦公用房靠近施工現場，福利設施應在生活區范圍之內；

　　（6）平面圖布置應符合安全、消防、環境保護的要求。

　　5、臨時設施

　　施工現場的臨時設施較多，這里主要指施工期間臨時搭建、租賃的各種房屋臨時設施。臨時設施必須合理選址、正確用材，確保使用功能和安全、衛生、環保、消防要求。

　　5.1、臨時設施的種類

　�。�1）辦公設施，包括辦公室、會議室、保衛傳達室；

　�。�2）生活設施，包括宿舍、食堂、廁所、淋浴室、閱覽娛樂室、衛生保健室；

　　（3）生產設施，包括材料倉庫、防護棚、加工棚（站、廠，如混凝土攪拌站、砂漿攪拌站、木材加工廠、鋼筋加工廠、金屑加工廠和機械維修廠）、操作棚；

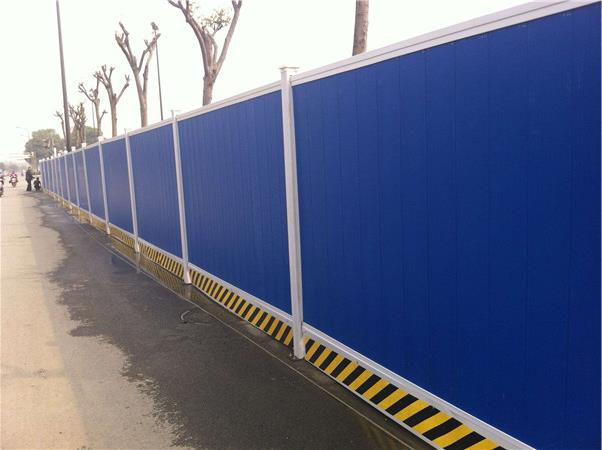

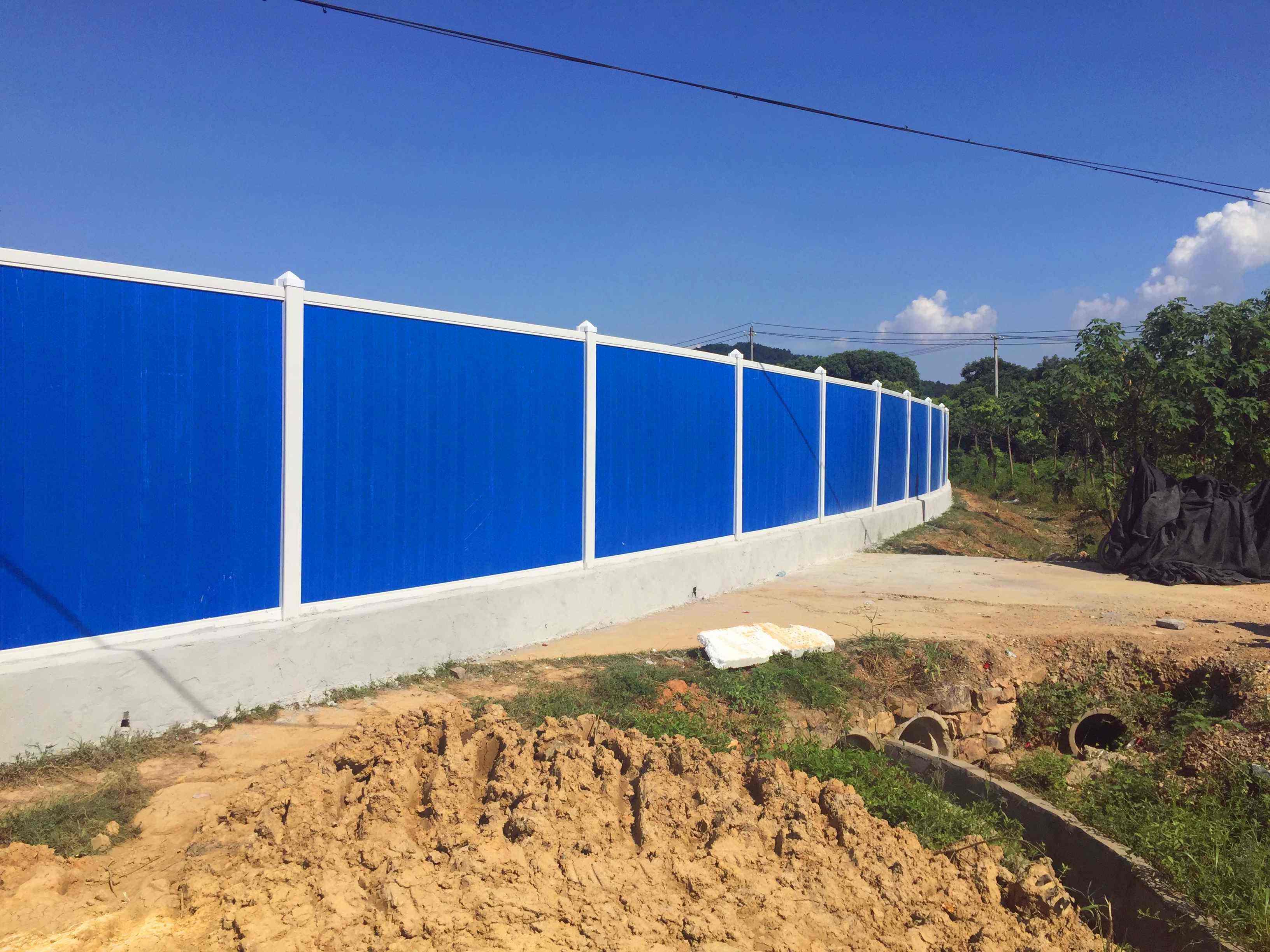

　�。�4）輔助設施，包括道路、現場排水設施、圍墻、大門、供水處、吸煙處。

　　5.2、臨時設施的設計

　　施工現場搭建的生活設施、辦公設施、兩層以上、大跨度及其他臨時房屋建筑物應當進行結構計算，繪制簡單施工圖紙，并經企業技術負責人審批方可搭建。臨時建筑物設計應符合（建筑結構可靠度設計統一標準）（GB 50068）、《建筑結構荷載規范》（GB 50009）的規定。臨時建筑物使用年限定為5年。臨時辦公用房、宿舍、食堂、廁所等建筑物結構重要性系數γo＝1.0.工地非危險品倉庫等建筑物結構重要性系數γo＝0.9，工地危險品倉庫按相關規定設計。臨時建筑及設施設計可不考慮地震作用。

　　5.3、臨時設施的選址

　　辦公生活臨時設施的選址首先應考慮與作業區相隔離，保持安全距離，其次位置的周邊環境必須具有安全性，例如不得設置在高壓線下，也不得設在溝邊、崖邊、河流邊、強風口處、高墻下以及滑坡、泥石流等災害地質帶上和山洪可能沖擊到的區域。

　　安全距離是指，在施工墜落半徑和高壓線防電距離之外。建筑物高度2-5m，墜落半徑為2m；高度30m，墜落半徑為5m（如因條件限制，辦公和生活區設

置在墜落半徑區域內，必須有防護措施）。lkV以下裸露輸電線，安全距離為4m；330—550kV，安全距離為15m（最外線的投影距離）。
